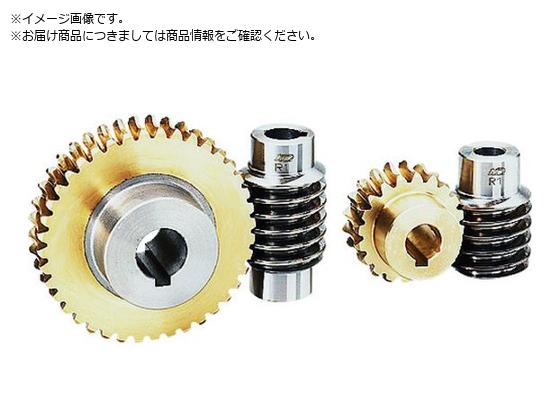

KG ウォーム W2S L2=C モジュール2.0 圧力角20度 並歯 S45C 精密転造仕上 W2S L2=C

冷間転造による加工の為、ネジ面の表面は加工硬化によって硬さが向上し、金属の繊維組織が切断されていないので、機械切削のウォームに比べ機械的性質も優れています。転造後の表面硬さは母材の硬さの１．２倍〜１．３倍になり、「ねじ面の硬さはＨＢ２４０〜２６０」になります。

●モジュール：２●穴径（ｍｍ）：φ１４●歯形：並歯●形状：Ｃ●基準円直径（ｍｍ）：φ３１●歯幅（ｍｍ）：４１●条数：２●歯先円直径（ｍｍ）：φ３５●全長（ｍｍ）：６５●ハブ長さ（ｍｍ）：１２（ｌｈＲ）、１２（ｌｈＬ）●ハブ外径（ｍｍ）：φ２５●キー溝ｂ２×ｔ２：５×２．３●進み角：７°２５′●ウォームのねじれ方向および条数（ｍｍ）：Ｌ２●ねじれ方向：Ｌ●ウォームのねじれ方向および条数：Ｌ２●歯形：並歯●圧力角：２０°●Ｓ４５Ｃ機械構造用炭素鋼●理想的な噛み合いを得る為には、ウォームとウォームホイールを組みたてるときに、正確に直角度を出して下さい。●ウォームとウォームホイールの噛み合いにおける歯面の摩擦が大きいので、できるだけ潤滑油の中で運転するような方法でご使用ください。●ウォームとウォームホイールは同じねじれ方向、同じ条数の組み合わせでご使用ください。●ウォーム軸及びウォームホイール軸は、たわまないように軸受をできるだけ歯車に近いところに頑丈に設計してください。●ウォームに働く軸方向スラストはかなり大きくなりますのでご注意ください。軸方向スラストについては、総合カタログのＫＧギヤ・インフォメーションをご参照願います。

※メーカーの都合により、パッケージ・仕様等は予告なく変更になる場合がございます。
※お客様都合による返品をお受けできない商品です。詳細はご利用ガイドをご参照ください。
