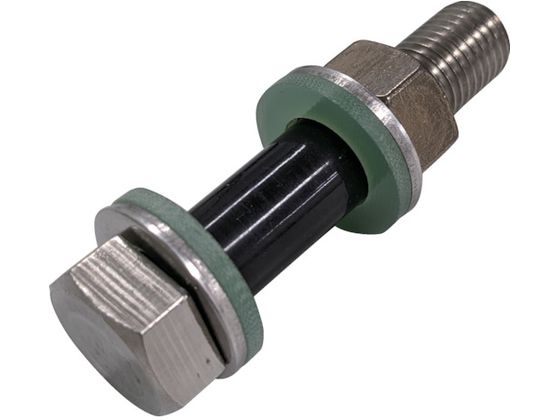

巴製作所 絶縁ボルト・ナット VS2 M16×70 VS16070

絶縁材に樹脂スリーブを使用しているため、塗装と異なり剥離やピンホール等による絶縁不良が生じません。スリーブとねじ外径がほぼ同じため、フランジのボルト穴の拡大加工が不要です。ボルト材質は、耐食性に優れたステンレス鋼を使用しています。

●寸法（ｍｍ）ｄ：Ｍ１６●寸法（ｍｍ）Ｌ：７０●寸法（ｍｍ）ｂ：３８●寸法（ｍｍ）ｋ：１０●寸法（ｍｍ）ｍ：１３●寸法（ｍｍ）Ｓ：２４●寸法（ｍｍ）ｔ１：３●絶縁スリーブ外径（ｍｍ）：１６●絶縁ワッシャー外径（ｍｍ）：３０●絶縁ワッシャー内径（ｍｍ）：１７●絶縁ワッシャー厚さ（ｍｍ）：３●ナットねじ面：ＴＯＭコート（焼付き防止処理）●パッキン厚みが３ｍｍの場合に対応しています。●フランジ厚みは、ＪＩＳ　Ｂ　２２２０（鋼製管フランジ）、ＪＩＳ　Ｇ３４４２−２（異形管）　、ＪＩＳ　Ｇ　５５２７（ダクタイル鋳鉄異形管）、等の規格によって異なるため、適合の有無をお問合せ下さい。●ご使用のフランジ寸法・パッキン厚みにより、寸法が変更となる場合が御座います。●特殊サイズをご使用の際はお問合せ下さい。●日本水道協会検査合格品をご希望の場合は別途お問合せ下さい。●規格：ＪＩＳ　Ｂ２２２０、ＪＩＳ　Ｇ３４４２−２、ＪＩＳ　Ｇ　５５２７など●ボルト・ナット・保護ワッシャー：ステンレス鋼●スリーブ：ポリ塩化ビニール（ＰＶＣ）●絶縁ワッシャー：ガラスクロス入りエポキシ●ボルト・ナット・保護ワッシャー２枚・絶縁ワッシャー２枚・絶縁スリーブ（ボルト胴部に取付済み）●ステンレス鋼以外の材質は別途お問合せ下さい。●ご使用のフランジ寸法・パッキン厚みにより、寸法変更の可能性が御座います。

※メーカーの都合により、パッケージ・仕様等は予告なく変更になる場合がございます。
※お客様都合による返品をお受けできない商品です。詳細はご利用ガイドをご参照ください。
