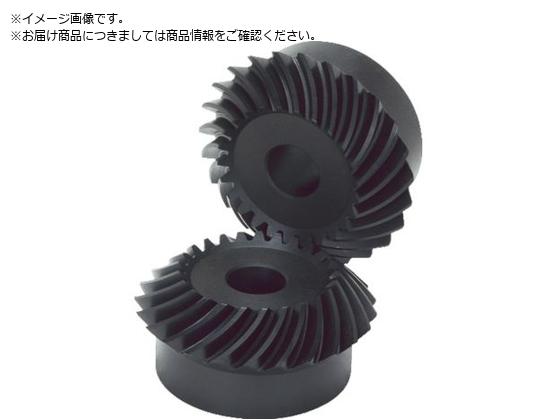

KHK スパイラルマイタ MMS4-25L グリーソン MMS4-25L

ＳＣＭ４１５材で歯面のみ焼入れした製品で、歯部以外は自由に追加工できます。

●モジュール：４●歯数：２５●基準円直径（ｍｍ）：φ１００●組立距離（ｍｍ）：８０●穴径（ｍｍ）：φ２５●全長（ｍｍ）：４９．１４●歯幅（ｍｍ）：２５●形状：Ｂ３●ねじれ角：−３５●歯先円直径（ｍｍ）：φ１０４．７●ねじれ方向：Ｌ●ボス径（ｍｍ）：φ８５●ボス長さ（ｍｍ）：２２．５●穴長さ（ｍｍ）：４４●歯数比：１●おさえ面径：５７．２９●歯車精度：ＪＩＳＢ１７０４：１９７８：４級●歯形：グリーソン●圧力角：２０°●熱処理：浸炭焼入れ（歯部のみ）●表面処理：黒染●歯面仕上げ：切削●歯切基準面：穴（Ｈ７）●追加工可否：防炭部は追加工可能●ＳＣＭ４１５●１個の販売でありセット販売ではございません。

※メーカーの都合により、パッケージ・仕様等は予告なく変更になる場合がございます。
※お客様都合による返品をお受けできない商品です。詳細はご利用ガイドをご参照ください。
