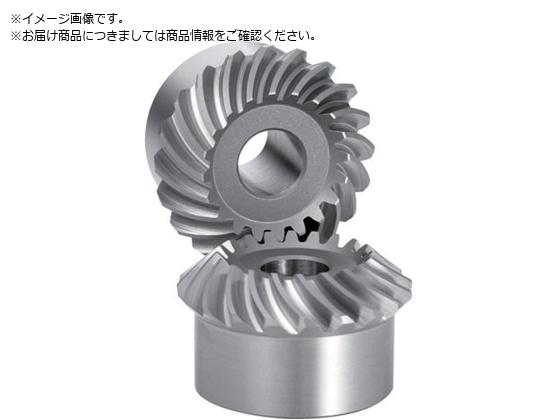

KG 歯研スパイラルマイタギヤ MG1.5S 30R-4310H MG1.5S 30R-4310H

高速運転に最適です。歯切り品と比較して、高速回転が可能で静粛性にも富んでいます。歯部高周波焼入れ後に研磨加工を施し、高精度に仕上げています。歯切り品と比較し、曲げ強度、歯面強度が２０％以上向上しています。高精度にカスタマイズできます。お客様での追加工時の精度維持と加工性を重視し、ハブ外周及び歯先外周は研磨加工仕上げを施しています。

●モジュール：１．５●歯数：３０●基準円直径（ｍｍ）：φ４５●組立距離（ｍｍ）：４３●穴径（ｍｍ）：φ１０●全長（ｍｍ）：２８．１３●歯幅（ｍｍ）：１０●歯先円直径（ｍｍ）：φ４５．２●ハブ外径（ｍｍ）：φ４０●ハブ長さ（ｍｍ）：１８●ねじれ方向：Ｒ●穴長さ（ｍｍ）：２５●歯数比：１対１●歯先角：４７°４８′●歯車精度：歯面研削仕上げ　ＪＩＳ　Ｂ　１７０４　１級●歯数比：１対１●圧力角：２５°●ねじれ角３５°●ＳＣＭ４４０（クロムモリブデン鋼）●歯切り品や他の製品との噛み合いは避け、当社・歯研品同士でのご使用としてください。●高精度にカスタマイズする為には、必ず生づめスクロールチャックを用いて、商品の穴面の振れを極力０に近づけてください。●（目標０．００３ｍｍ以内）

※メーカーの都合により、パッケージ・仕様等は予告なく変更になる場合がございます。
※お客様都合による返品をお受けできない商品です。詳細はご利用ガイドをご参照ください。
